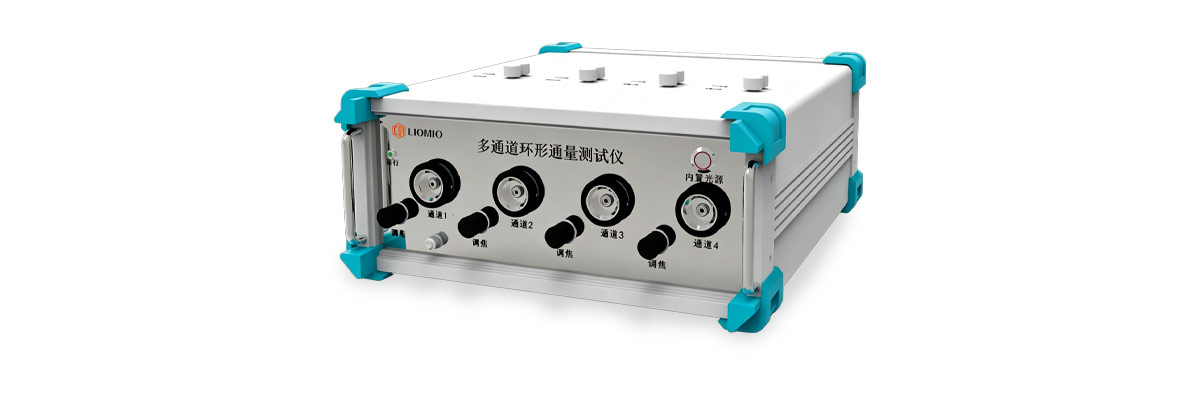

为了减少 400G/800G 或更 高速率多模光模块环通量测试过 程中的多次插拔或光开关切换所造成的数据误差和提高测量效率，在保留 MG-GD-EF01 环形通量测试仪的测量精度和产品功能特点的基础上，厘米自动化推出了 MG-GD-EF02 多通道环形通量测试仪，专用于高速多模光模块的环形通量的精确、快速测量。
1、减少测量误差 / Accuracy Enhancementsion
重复插拔分支光缆易导致焦平面偏移、光纤形变，精度受损；MG-GD-EF02 一次插拔即可，减小测量误差。
2、提升测量效率 / Enhance Efficiency
光缆一次对焦固定，仅插拔 MPO 即可四通道并行测试，效率提升 300%。
3、可扩展 / Scalable
前后端分离架构，设备灵活组网，单次可测 8/16 通道环形通量。
4、可定制远程控制命令接口 / Customizable
兼容 Arden 远程控制命令集，可根据需要定制远程控制命令接口。
5、测试数据自动关联 / Auto-Link
可二次开发对接客户业务系统，二维码扫描后自动关联 SN 和四通道测量数据，存储到数据库中。
|
项目 |
参数 |
|
测量波长 |
850nm |
|
光源类型 |
LED, VCSEL, LASER |
|
最大光源功率 |
20mW |
|
光纤规格 |
50µm, 62.5µm, 110µm(NA<0.4) |
|
光纤适配器规格 |
2.5mm, ST, FC, LC |
|
端面照明光源 |
850nm LED |
|
通信接口 |
以太网口 |
|
使用环境温度 |
0℃——40℃ |
|
使用环境湿度 |
10%-90%(无凝露) |
|
支持测量通道数 |
并行 4 个（非光开关模式） |
|
测量时间 |
4 通道单次并行测量 2s 内完成 |
|
测量精度 |
测量典型值与标准值结果误差小于 ±0.01（FC 接口） |
|
电源 |
12V, 4A |
|
尺寸 |
270mm (长)*270mm (宽)*120mm (高) |
