这款高速光功率计是一款具备高精度与宽量程特性的光功率检测仪器。它采用智能化微处理器进行控制，针对光探测器 PIN 管在全量程范围内的信号实施对数放大处理，成功消除了 PIN 管在同一波长下、不同光功率输入时因非线性响应产生的误差，显著提升了设备检测的准确性与可靠性。

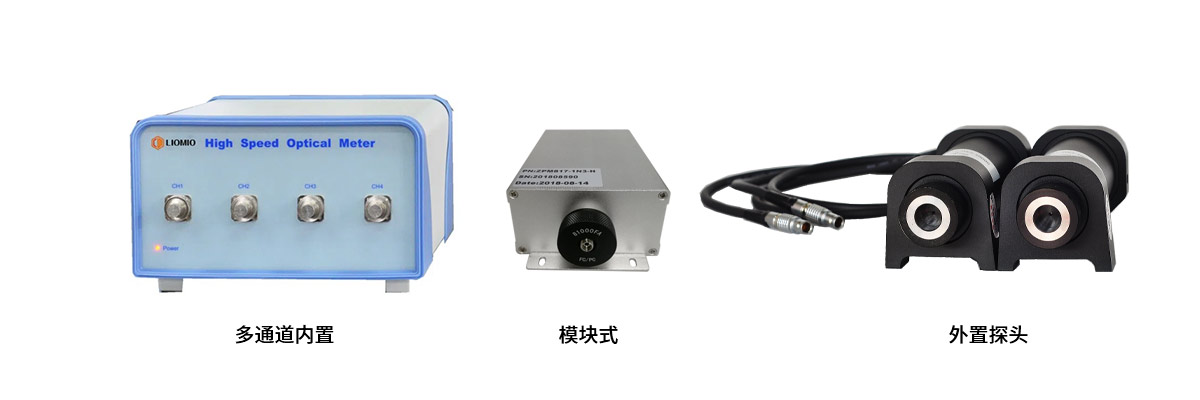

同时，设备运用了新型数据采集技术，不仅拥有更高的信噪比和更精准的高速数据采集能力，还具备更强的灵敏度。此外，该光功率计配备同步触发功能，可与可调光源实现同步采集输出，并有模块式和台式两种机型可供选择，能充分适配各类测试场景的多样化需求。
● 采集速度快，最高采集能达到10K
● 使用高精度对数放大器做线性，误差小
● 采用全新数据采集技术，具有更大性噪比及动态范围
● 具有同步触发功能
● 具有全速返回模式
● 具有DAC电压输出模式
● 通道及外观样式可选
|
参数 |
条件 |
最小 |
典型 |
最大 |
单位 |
|
型号 |
|
MPM817-4N2-T-10000-1-D |
|||
|
波长范围 |
Δλ |
850 |
-- |
1700 |
nm |
|
校准波长 |
|
850/980/1060/1310/1490/1550/1610 |
nm |
||
|
探测范围 |
850-1060 |
-60 |
-- |
10 |
dBm |
|
其他 |
-70 |
-- |
10 |
dBm |
|
|
采集/DAC输出速度 |
扫描模式 |
-- |
5K |
10K |
Hz/s |
|
DAC电压输出范围 |
|
0 |
-- |
4 |
V |
|
测量不确定度 |
-50~5dBm |
-- |
-- |
±3 |
% |
|
测试精度 |
扫描模式 |
-- |
±0.005 |
±0.01 |
dB |
|
分辨率 |
|
-- |
0.001 |
-- |
dB |
|
线性度 |
+5~-30dBm |
-- |
-- |
±0.05 |
dB |
|
探头通道数 |
台式 |
4 |
|||
|
探测面积 |
外径 |
2 |
mm |
||
|
同步、DAC及通讯接口 |
BNC(上升沿触发)，BNC(DAC输出) |
||||
|
工作电压 |
台式 |
90 |
-- |
240 |
VAC/50Hz |
|
工作温度 |
TW |
15 |
-- |
35 |
°C |
|
储藏温度 |
TS |
-5 |
-- |
40 |
°C |
|
外观尺寸 |
台式 |
320*220*136mm |
|||
备注： ①2mmPD探测范围：-80～5dBm/-70～10dBm ②3mmPD探测范围：-70～5dBm；
③5mmPD探测范围：-50～5dBm； ④积分球探测范围：-50～20dBm（可定制）；
该功率计容易受静电损坏（ESD），使用者必须按照JDEC中JDEC-625A列明的操作指导要求来使用静电敏感器件，使用者要求使用防静电手腕，工作台表面要求接地。所有违反程序规定的操作都可以引起器件意外损坏或缩短使用寿命。
