性能参数（Performance parameters） |
参数详情 |
|
行程范围（Travel range） |
XYZ 轴：50mm × 50mm × 30mm |
|
最大速度（Maximum speed） |
XYZ 轴：500mm/s |
|
加速度（Acceleration） |
XYZ 轴：1g |
|
速度稳定性（Speed stability） |
XYZ 轴：±0.1mm/s |
|
重复定位精度（Repetitive positioning accuracy） |
XYZ 轴：±100nm |
|
定位精度（Positioning accuracy） |
XYZ 轴：±250nm |
|
静态抖动（Static jitter） |
XYZ 轴：±20nm |
|
微步测试（Micro step testing） |
50nm 和 100nm 两种移动步距，间隔 20ms，采集波形图 |
|
直线度（Straightness） |
XYZ 轴：±1.5μm |
|
平面度（Flatness） |
XYZ 轴：±2μm |
|
负载（Load） |
XY 轴：12kg Z 轴：8kg |
|
组装正交性（Orthogonal assembly） |
XY 组装正交性：< 5 arcsec |
|
YZ 组装正交性：< 5 arcsec |
|
|
驱动供电方式（Drive power supply mode） |
10-80VDC 输入 |
|

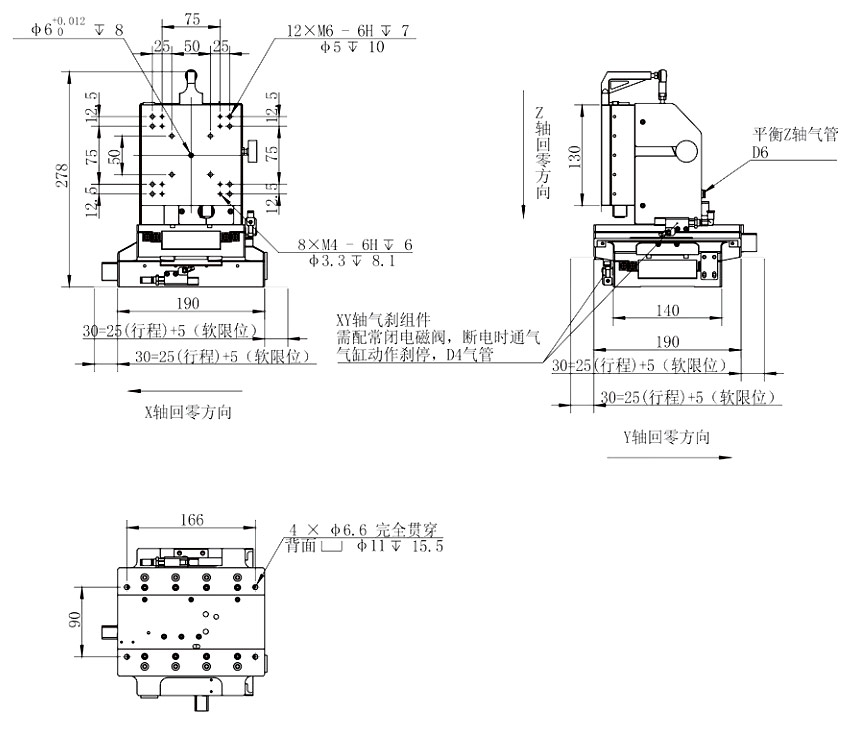

滑台本体尺寸（Slider body size） |
长宽高：客户定制 |
