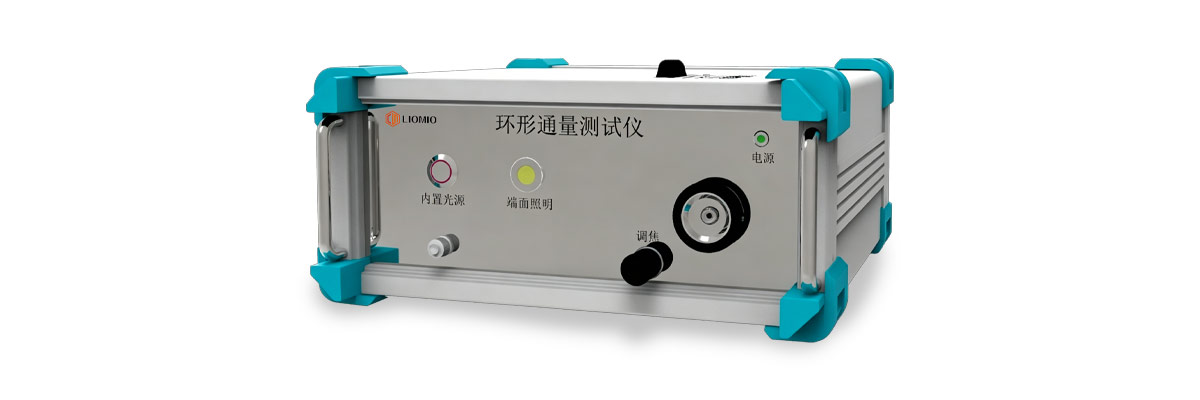

1、MG-GD-EF01 环形通量测试仪专用于多模光模块光纤端面的光功率分布即环形通量（Encircled Flux）的测量。
2、环形通量 EF 是指近场累积光功率相对于总输出光功率的比率，它是距纤芯中心的径向距离的函数。随着 AI 芯片对数据 传输速率的要求越来越高，100Gbps、400Gbps、800Gbps、1.6Tbps 等光模块的批量生产，EF 测量非常关键，影响插入损耗， 最终影响通信的误码率。
1、精度高 / Superior Precision
精度优于国内同类设备，800G + 多模光模块 R19/R4.5 环通量检测，对标 Arden MPX-1，测量误差≤±0.5%。
2、性能稳定 / Reliable Stability
产品轻便便携，操作简单，连接光模块和光纤跳线即可实时、在线、稳定测量。
3、3D 实时显示 / 3D Real-Time Display
3D 实时显示光斑能量分布，便于分析和直观感受光斑 EF 特性。
4、支持自定义 / Customization Enabled
完全自主知识产权，C/S 架构，开放后端数据接口，便于集成，可自定义客户端。
|
项目 |
参数 |
|
测量波长 |
850nm |
|
光源类型 |
LED, VCSEL, LASER |
|
最大光源功率 |
20mW |
|
光纤规格 |
50µm, 62.5µm, 110µm(NA<0.4) |
|
光纤适配器规格 |
2.5mm, ST, FC, LC |
|
端面照明光源 |
850nm LED |
|
通信接口 |
以太网口 |
|
使用环境温度 |
0℃——40℃ |
|
使用环境湿度 |
10%-90%(无凝露) |
|
支持测量通道数 |
1 个 |
|
测量时间 |
2S 内完成 |
|
测量精度 |
测量典型值与标准值结果误差小于 ±0.01（FC 接口） |
|
电源 |
12V, 4A |
|
尺寸 |
270mm (长)*270mm (宽)*120mm (高) |
