一、项目概述
窄线宽激光器对 F-P 标准具的耦合装配有着极高要求，器件微小、角度姿态敏感，微小偏移就会直接影响激光器线宽、信噪比与波长稳定性。传统调试方式存在对位精度不足、姿态校正困难、受温度振动干扰大、换型调试耗时长、工艺过程缺少数据留存等痛点，制约产品良率与研发试制效率。

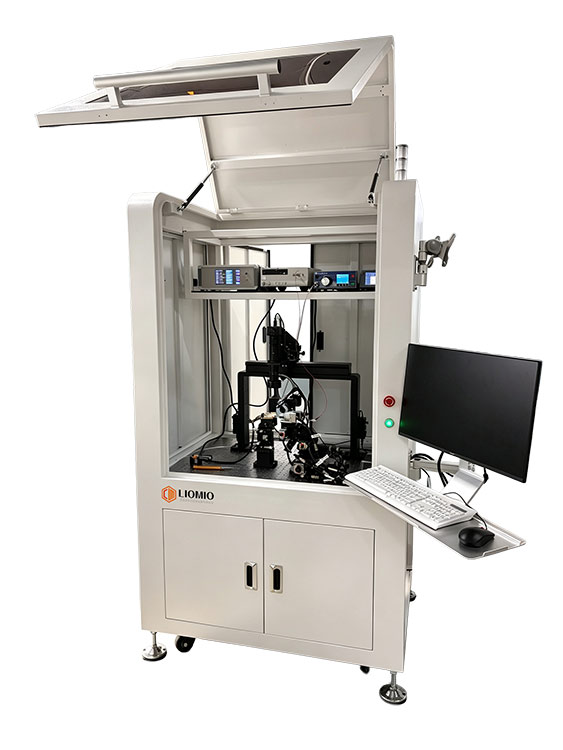

针对窄线宽激光器标准具精密耦合、对位校准、恒温测试、紫外固化一体化工艺需求，我司研发窄线宽激光器标准具耦合设备。设备集成多维度精密调节机构、正交视觉观测、智能温控、UV 固化、嵌入式运动控制与耦合算法，完成标准具与激光器组件精密对位、耦合校准、恒温检测、固化、数据记录全流程作业，为窄线宽激光器件研发与小批量试制提供一体化装备解决方案。
二、设备核心配置与功能
设备采用模块化集成架构，由精密调节机构、标准具夹持工装、多视角视觉系统、温控测试单元、UV 固化组件、工控软件系统、减震精密机身组成，各单元协同联动，保障整机高精度、高稳定运行。
1. 多维度精密调节机构
搭载电动六轴耦合调整台，具备优异线性与角度微调能力，拥有高分辨率与重复定位性能，可完成复杂姿态校正。配套准直器五维对准模块、四维载物台、悬臂探针三轴调节机构，覆盖线性位移、角度偏转、旋转姿态的精细化调节，满足标准具与激光光路的高精度对准调试。
2. 标准具专用快拆夹持工装模块
程控上位机控制夹持单元，适配多种规格微型标准具及光学元器件。器件载物台采用快拆结构，支持夹具快速拆装切换；预留拓展安装接口，可按需适配不同规格工装，兼容多款窄线宽激光器组件的装夹需求。
3. 多视角高清视觉观测系统
搭载高清工业 CCD 成像单元，支持测量与画线标定。集成俯视、上视正交垂直视角以及 45° 斜向观测模式，消除观测盲区；搭配大行程手动滑轨与精密微调平台，观测位置灵活可调，实时捕捉标准具与光路对位状态，辅助姿态校正。
4. 高精度温控与性能测试模块
配置 PIV 测试及智能温控单元，针对窄线宽激光器标准具耦合工艺做温度闭环管控，实现宽区间精准控温，抑制温度漂移带来的光谱偏移，保障耦合后器件光谱性能与批次一致性。
5. 可调式 UV 固化组件
配置双路 365nm 紫外点光源，光照强度连续可调，适配标准具、透镜组件粘接固化；灯头夹具支持多角度旋转，可灵活调整固化点位，保证粘接均匀可靠。
6. 高性能工控与运动控制系统
双套算力硬件分别负责整机流程控制与多轴耦合运算，响应速度快。内置嵌入式运动控制系统与光电耦合扫描算法，搭配高刷新率模拟量采集，实现多轴联动平滑精密运动。
7. 智能耦合软件系统
软件采用模块化可视化界面，内置一键搜光、自动找焦点、离焦补偿功能，降低调试难度；工艺流程支持自定义编辑，具备数据存储与工艺追溯能力，便于研发数据归档分析。
8. 精密减震整机机身
整机采用防腐加厚钢板，配置急停防护框架及自动调平万向轮，移动就位便捷。机身具备优良隔振性能，削弱外界振动干扰；高精度亚光台面，标准 M6 阵列螺孔，方便各类工装拓展安装，适合长期连续调试作业。
三、方案核心优势
高精度耦合调试：六维精密调节结构，双档位调节模式，兼顾调试效率与微米级耦合精度，满足窄线宽激光器标准具耦合严苛生产标准。
可视化对位检测：双路正交视觉成像，全方位监控耦合工况，精准校正器件同轴度与姿态偏差。
高适配通用性：模块化快换工装，兼容多规格标准具、准直器与激光光学组件，设备利用率大幅提升。
高稳定耐用结构：高刚性减震机架，锁紧无漂移，适配实验室长期研发、车间常态化试制作业。
轻量化操作体验：精密调节交互，无需复杂编程调试，降低设备操作与维护成本。
四、适用场景
窄线宽激光器：F-P 标准具耦合装配、选模组件对位调试；
光通信与激光器件：外腔激光器、单频激光组件研发试制；
精密光学研发：标准具、微型光学元件高精度装调、固化；
科研实验室：高校、研究所激光器件工艺开发、性能验证实验；
小批量定制化激光光学器件试制生产。
五、项目总结
本窄线宽激光器标准具耦合设备，针对标准具耦合姿态敏感、抗干扰要求高等工艺难点，解决传统调试手段精度有限、调试周期长、缺少过程追溯的行业痛点。设备集多维精密调谐、正交视觉检测、恒温工艺管控、模块化快换工装、数据化记录于一体，一站式完成标准具与激光器组件对位、耦合、测试、固化全流程。
设备能够有效保障窄线宽激光器件光谱性能，缩短研发调试周期，降低人为调试带来的不确定性，既满足实验室研发实验，也适配小批量试制，为窄线宽激光器件的精密装配提供稳定可靠的专用装备支撑。
