1、无论是用于高功率，高频率，低损耗，还是低无源互调的应用，我们都有丰富的经验，可以帮助您配置适合的产品。无论您需要柔性的，半钢性的，还是铠甲的电缆组件，我们都有专业的知识，来协助您完成工作。
2、电缆组件接头和长度可接受定制。
|
参数项 |
参数值 |
|
|
型号 |
D40-29M29M-L |
D50-24M24M-L |
|
工作频率 |
DC - 40 GHz |
DC - 50 GHz |
|
特性阻抗 |
50 Ω |
|
|
绝缘电阻 |
5000 mΩ |
|
|
介质耐压 |
1000 V |
400 V |
|
屏蔽效率 |
≥ 90 dB |
|
|
传播速率 |
83% |
81% |
|
电压驻波比 |
1.30 Max |
|
|
温度相位稳定性 |
≤ 550 PPM（-55℃ ~ +85℃） |
|
|
弯曲相位稳定性 |
≤ ±2° |
|
|
弯曲幅度稳定性 |
≤ ±0.05 dB |
|
|

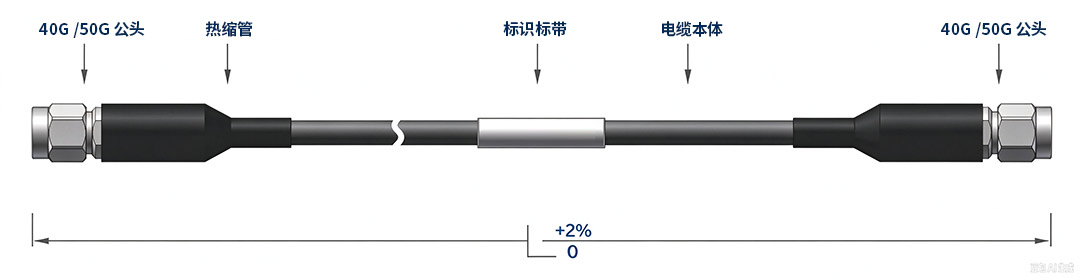

接头类型 |
40G 公头（两端） |
50G 公头（两端） |
|
电缆外径 |
3.6 mm |
2.2 mm |
|
最小弯曲半径 |
36 mm |
22 mm |
|
工作温度 |
-55℃ ~ +165℃ |
-55℃ ~ +125℃ |
|
电缆组件型号 |
12.4GHz |
18GHz |
26.5GHz |
40GHz |
50GHz |
|
D40-29M29M-0.5M |
0.96 dB |
1.17 dB |
1.44 dB |
1.78 dB |
— |
|
D40-29M29M-1.0M |
1.65 dB |
2.01 dB |
2.46 dB |
3.06 dB |
— |
|
D40-29M29M-1.5M |
2.33 dB |
2.84 dB |
3.48 dB |
4.34 dB |
— |
|
D40-29M29M-2.0M |
3.02 dB |
3.67 dB |
4.51 dB |
5.62 dB |
— |
|
D40-29M29M-3.0M |
4.39 dB |
5.34 dB |
6.56 dB |
8.18 dB |
— |
|
D40-29M29M-5.0M |
7.13 dB |
8.67 dB |
10.65 dB |
13.29 dB |
— |
|
D50-24M24M-0.5M |
— |
1.77 dB |
2.18 dB |
2.73 dB |
3.08 dB |
|
D50-24M24M-1.0M |
— |
3.21 dB |
3.95 dB |
4.95 dB |
5.59 dB |
|
D50-24M24M-1.5M |
— |
4.65 dB |
5.72 dB |
7.17 dB |
8.11 dB |
|
D50-24M24M-2.0M |
— |
6.08 dB |
7.49 dB |
9.39 dB |
10.62 dB |
|
D50-24M24M-3.0M |
— |
8.95 dB |
11.03 dB |
13.83 dB |
15.65 dB |
|
D50-24M24M-5.0M |
— |
14.69 dB |
18.11 dB |
22.71 dB |
25.71 dB |
