工作频率支持 40GHz、50GHz、67GHz、110GHz、145GHz

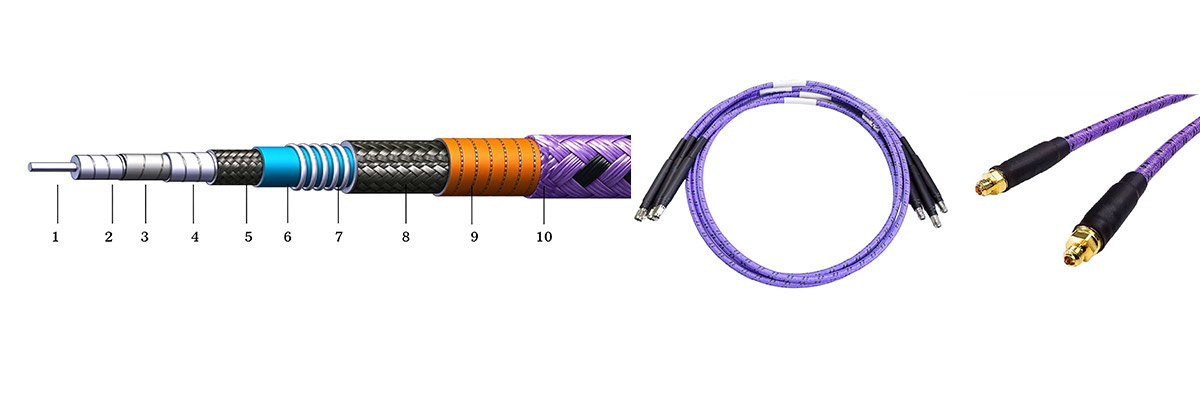

低损耗稳幅稳相线缆
可承受高低温冲击，耐弯折
适用于高品质测试、通讯信号连接，广泛应用于航空航天领域
|
规格 |
典型值 |
备注 |
|
特性阻抗（Impedance） |
50Ω |
|
|
最高工作频率（Freq max.） |
直流～50GHz |
|
|
线缆外径（Cable outer diameter） |
6.1mm |
|
|
插入损耗（Insertion loss） |
≤1.79dB，直流～26.5GHz≤2.1dB，直流～40GHz≤2.3dB，直流～50GHz |
0.5 米插损数据 |
|
回波损耗（Return loss） |
≥15dB @40GHz≥14dB @50GHz |
|
|
插拔寿命（Mating Life） |
最少 500 次循环 |
|
|
弯曲半径（Bending Radius） |
最小 60mm |
|
|
工作温度（Working Temperature） |
-55℃ ~ 125℃ |
|
|
40GHz 线缆料号 |
线缆描述 |
|
RC2D-SD0-060H/E2 |
40G 公头转 40G 公头，40GHz，长度 60cm |
|
RC2D-SD0-xxxH/E2 |
40G 公头转 40G 公头，40GHz，长度 xxx cm |
|
RC2D-TD0-xxxH/E2 |
40G 母头转 40G 公头，40GHz，长度 xxx cm |
|
RC2D-MD0-xxxH/E2 |
40G 母头转 40G 母头，40GHz，长度 xxx cm |
|
50GHz 线缆料号 |
线缆描述 |
|
RC3D-SD0-050H/F2 |
50G 公头转 50G 公头，50GHz，长度 50cm |
|
RC3D-SD0-xxxH/F2 |
50G 公头转 50G 公头，50GHz，长度 xxx cm |
|
RC3D-TD0-xxxH/F2 |
50G 母头转 50G 公头，50GHz，长度 xxx cm |
|
RC3D-MD0-xxxH/F2 |
50G 母头转 50G 母头，50GHz，长度 xxx cm |
|
67GHz 线缆料号 |
线缆描述 |
|
RC9E-SD0-060H/G2 |
67G 公头转 67G 公头，67GHz，长度 60cm |
|
RC9E-SD0-xxxH/G2 |
67G 公头转 67G 公头，67GHz，长度 xxx cm |
|
RC9E-TD0-xxxH/G2 |
67G 母头转 67G 公头，67GHz，长度 xxx cm |
|
RC9E-MD0-xxxH/G2 |
67G 母头转 67G 母头，67GHz，长度 xxx cm |
|
110GHz 线缆料号 |
线缆描述 |
|
RCED-SD0-050S/H2 |
110G 公头转 110G 公头，110GHz，长度 50cm |
|
RCED-SD0-xxxS/H2 |
110G 公头转 110G 公头，110GHz，长度 xxx cm |
|
RCED-TD0-xxxS/H2 |
110G 母头转 110G 公头，110GHz，长度 xxx cm |
|
RCED-MD0-xxxS/H2 |
110G 母头转 110G 母头，110GHz，长度 xxx cm |
|
145GHz 线缆料号 |
线缆描述 |
|
RCOD-MF1-xxxS/J2 |
145G 母头转 145G 母头，145GHz，长度 xxx cm |
|
RCOD-SF1-xxxS/J2 |
145G 公头转 145G 公头，145GHz，长度 xxx cm |
|
RCOD-TF1-xxxS/J2 |
145G 母头转 145G 公头，145GHz，长度 xxx cm |
